Установка дезинфекционная ДУК-1, ДУК-2, ДУК-1 (автономный)
Установка предназначена для проведения дезинфекции животноводческих помещений, санитарной обработки сельскохозяйственных животных, а также дезинфекции складов, скотоперегонных пунктов, выставок сельскохозяйственных животных и других объектов во всех климатических зонах России и стран СНГ при температуре окружающего воздуха не ниже +5°C .
- Тип шасси: ГАЗон - NEXT, ГАЗ-3309
- Емкость цистерны: 960, 1600 литров
Технические характеристики:
| Коммерческое наименование | Дезинфекционная установка ДУК-1, ДУК-2 | |||
| Тип транспортного средства | 38170 | |||
| Модификация | 381701 | 381702 | 381703 | 381704 |
| Базовое ТС / шасси | ГАЗ-3309 | ГАЗ-3308 | ГАЗон NEXT | |
| Емкость цистерны, макс. л. | 960 (для ДУК-1), 1600 (для ДУК-2) | |||
| Емкость баков для дезинфицирующих растворов, л. | 90 | |||
| Количество баков для дезинфицирующих растворов, шт. | 4 | |||
| Максимальное рабочее давление в цистерне, кГс/кв.см. | 2,5 | |||
| Максимальное рабочее разряжение в цистерне, кГс/кв.см. | 0,5 | |||
| Производительность, кв.м/час | 960 (для ДУК-1), 1600 (для ДУК-2) | |||
| Габаритные размеры, мм. Длина Х Ширина Х Высота |
6300 Х 2300 Х 2350 | 6300 Х 2300 Х 2520 | 6340 Х 2300 Х 2400 | 7085 Х 2300 Х 2400 |
| Транспортная скорость, км/ч.,не более | 70 | |||
| Экипаж установки, включая водителя, чел. | 2 | |||
| Дополнительные опции |
|
|||
Устройство дезинфекционной установки

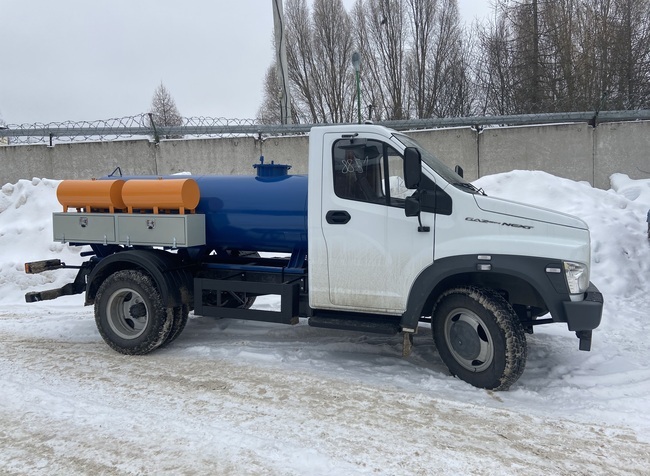

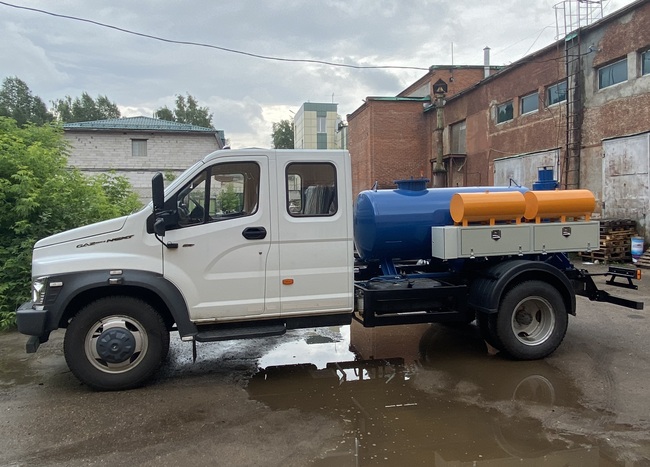

Дезинфекционная установка монтируется на шасси автомобиля ГАЗ или ГАЗон NEXT и состоит из следующих составных частей:
- цистерны для транспортировки воды или рабочего раствора
- баков для дезинфицирующих растворов в количестве 4-х штук
- приемо-раздаточного трубопровода и трубопровода вакуума
- ящиков для принадлежностей в количестве 2-х штук
- комплекта запасных частей и принадлежностей (заборного рукава, раздаточного рукава, заливного шланга, распылителя, душевой насадки и щетки)
Для подогрева воды или рабочей жидкости на раздаточном трубопроводе за дополнительную плату монтируется установка для подогрева, работающая на дизельном топливе.
Новинка! Комплектация дополнительной компрессорной установкой
С целью расширения технологических возможностей дезинфекционной установки, дополнительно к
штатной комплектации возможен монтаж дополнительной компрессорной установки.
Такая установка опциональна и монтируется по согласованию с Заказчиком.
При включении дополнительной компрессорной установки необходимое рабочее давление в
цистерне создается в течение 10-15 минут, в зависимости от объема, что значительно повышает
производительность выполняемых работ.
Техническая характеристика дополнительной компрессорной установки

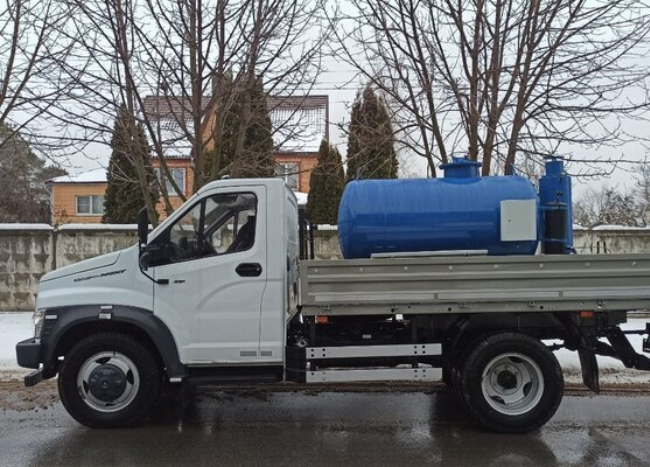

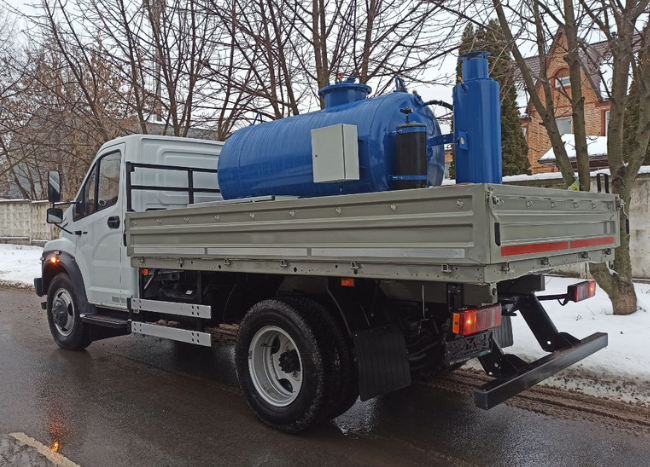

Дезинфекционная установка ДУК-1 (автономная)
Дезинфекционная установка ДУК-1 (автономная) предназначена для проведения дезинфекции животноводческих помещений, санитарной обработки сельскохозяйственных животных и других мероприятий дезинфекционного характера во всех климатических зонах России и стран СНГ при температуре окружающего воздуха не ниже +50С.
Перевозится в кузове любого транспортного средства с соответствующей грузоподъемностью и размерами грузовой платформы.

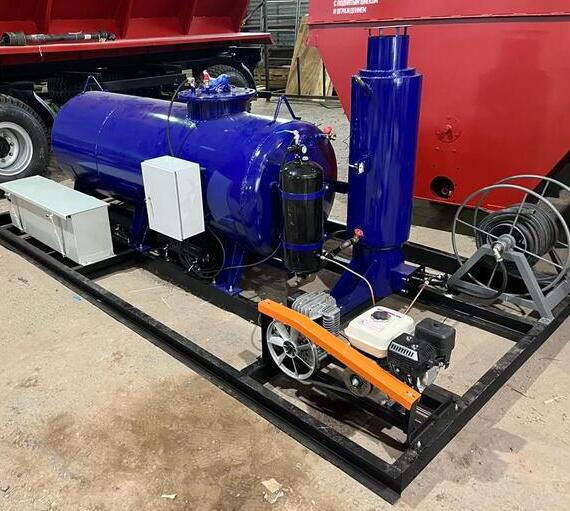

Установка ДУК-1 (автономная) представляет собой грузовую платформу, на которой смонтированы цистерна, компрессор с автономным двигателем, разматывающее устройство с напорным рукавом, шкафом управления, двух ящиков: один - для хранения принадлежностей и инструмента, другой – для канистр емкостью 10л с жидким раствором концентрированных химреактивов.
Заполнение цистерны водой из водопроводной сети и жидкими химреактивами из канистр производится через заливной люк на крышке горловины, что позволило отказаться от баков для дезрастворов и создания вакуума в цистерне.
Подача рабочей жидкости из цистерны по напорному рукаву на обрабатываемую поверхность происходит за счет избыточного давления (до 0,25МПа), создаваемого компрессором.
Преимущества
- Установка ДУК-М при прочих равных условиях значительно дешевле спецавтомобиля ДУК на автомобильном шасси
- Не требует регистрации в органах ГИБДД
- Перевозится на любом подходящем транспортном средстве
- Проста в эксплуатации, обслуживании и хранении
- Конструкция установки ДУК-1 (автономной) позволяет расширить возможности путем применения дополнительных опций: нагрев рабочего раствора, установка дополнительного разматывающего устройства и т.д.
Краткая техническая характеристика
- Емкость цистерны, л – 600; 800; 900
- Толщина стенок, мм - 5
- Толщина донышек, мм – 6
- Мах давление в цистерне, МПа – 0,3
- Рабочее давление, МПа – 0,25
- Производительность компрессора, л/мин – 400
- Время достижения рабочего давления в цистерне, мин. – 5-10 (в зависимости от объема)
- Производительность обработки поверхности чистого времени при объеме цистерны, м2/час: 600л – 330м2 ; 800л – 440м2 ; 900л – 600м2.
Комплектация ДУК-1 (автономный)
- Цистерна с системой перемешивания рабочего раствора объемом, л – 600;800;900
- Заливной люк на крышке горловины цистерны, шт. – 1
- Компрессорная установка, комплект – 1
- Шкаф управления, шт. – 1
- Приборы управления и контроля давления воздуха в системе и объема рабочей жидкости
- Ящики для хранения и перевозки ЗИП и канистр с жидким раствором концентрированных химреактивов, шт. – 2
- Разматывающее устройство раздаточного рукава, шт. – 1
- Раздаточный рукав, м – 20
- Распылитель, шт. – 1
- Душевая насадка, шт. – 1
- Щетка, шт. – 1
Дополнительно, по согласованию с Заказчиком, установка ДУК-1 (автономная) может комплектоваться вторым постом раздачи рабочей жидкости на обрабатываемую поверхность, штангой для обработки дорожного покрытия, системой подогрева рабочей жидкости.
